HSP特材混流泵為單級、徑向剖分、懸臂式混流泵。采用臥式底腳安裝，適合於輸送大流量、低揚程、清潔或汙染性的介質，具有效率高、能耗低等特點。適用於中低溫度的各種酸、堿、鹽類及腐蝕性液體，也可用於含有固體顆粒的介質。
例: HSP35-40
HSP:係列代號
35：出公稱直徑（350mm）
40：進口公稱直徑（400mm）
泵體是底腳支撐，並采用"前拉出式”結構設計，在檢査、拆卸葉輪和軸封時，無須將與泵體連接的管路拆開，維修方便。
泵體的支腳，可承受來自管路的任何載荷，並直接傳遞給基礎。這樣，轉子不會因為泵承受載荷而產生彎曲，從而保證軸封和軸承的使用壽命。
泵裝置上可以配備完整的放氣裝置，有利於吸入管路的排氣。
封軸可采用雙端麵機械密封，外接冷卻衝洗水，改進軸封工作條件，機封壽命長。

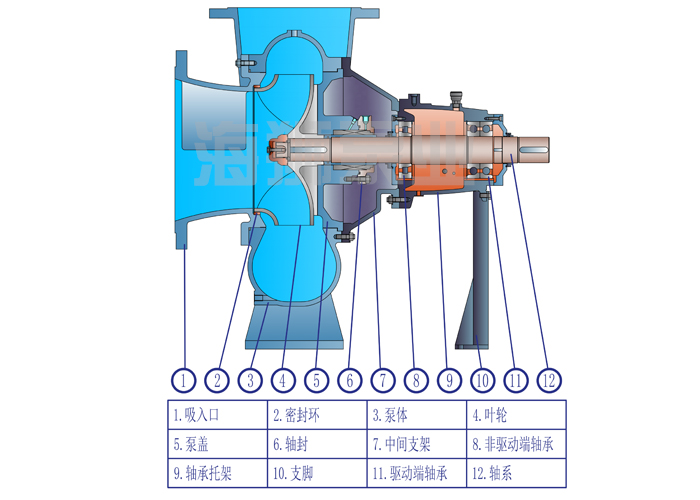

結構圖：
可用於蒸發器強製循環、海水養殖、煤氣工程、水利灌溉及水處理係統、工業流程、海水製鹽等。
流量：~6000m³/h
揚程：~30m
轉速：485~1450r/min
設計壓力：~0.6MPa
使用溫度：-40℃~150℃
泵型號 轉速n(r/min) | 葉輪代號 | 葉輪外徑 | 流量Q (m³/h) | 揚程H (m) | 汽蝕餘量(NPSH)r (m) | 電機型號及功率 | |||||
輸送介質密度(kg/m³) | |||||||||||
1000 | 1350 | 1840 | |||||||||
HSP17½-20 n=1450 | A B C D | 236 222 210 198.5 | 360 340 320 300 | 8.5 7.5 8.3 5.0 | 3.2 3 3 4.5 | 15 11 11 7.5 | 160L 160M 160M 132M | 18.5 15 11 11 | 180M 160L 160M 160M | 22 18.5 15 11 | 180L 180M 160L 160M |
HSP20-25 n=1450 | A B C D | 27 254 240 226.5 | 530 500 460 430 | 11.2 10 8.5 7 | 4 3.9 3.8 5.5 | 22 22 18.5 15 | 180L 180L 180M 160L | 30 30 22 18.5 | 200L 200L 180L 180M |
30 22 |
200L 180L |
HSP20-25 n=970 | A B C | 270 254 240 | 350 330 300 | 5 4.5 3.9 | 4 3.8 3.6 | 7.5 7.5 5.5 | 160M 160M 132M | 11 11 7.5 | 160L 160L 160M | 15 11 11 | 180L 160L 160L |
HSP22½-25 n=1450 | A B C D | 304 285 270 255 | 700 650 625 575 | 15.8 14 11.5 9.5 | 5 5 5 5 | 45 37 30 22 | 225M 225S 200L 180L | 55 55 45 30 | 250M 250M 225M 200L | 75 75 55 45 | 280S 280S 250M 225M |
HSP25-25 n=1450 | A B C D | 338 317 300 283.5 | 900 850 780 725 | 24 21 18 14 | 6 5.9 6 6.1 | 90 75 55 45 | 280M 280S 250M 225M | 110 90 75 75 | 315S 280M 280S 280S |
110 75 |
315S 280S |
HSP25-30 n=1450 | A B C D | 338 317 300 283.5 | 1100 1040 950 880 | 19.5 17 14.8 12 | 6.4 6 5.8 9 | 90 75 55 45 | 280M 280S 250M 225M | 110 90 75 55 | 315S 280M 280S 250M |
110 75 |
315S 280S |
HSP25-30 n=970 | A B C D | 338 317 300 283.5 | 750 700 650 600 | 8.5 7.5 6.5 5.3 | 4.7 4 3.8 7.2 | 30 22 18.5 15 | 225M 200L₂ 200L₁ 180L | 37 30 22 18.5 | 250M 225M 200L₂ 200L₁ | 45 37 30 30 | 280S 250M 225M 225M |
HSP30-35 n=970 | A B C D | 405 380 360 340 | 1300 1200 1150 1050 | 12.2 11 9 7.2 | 4.4 4 4 6 | 75 55 45 30 | 315S 280M 280S 225M | 75 75 55 45 | 315S 315S 280M 280S | 110 90 75 55 | 315M₂ 315M₁ 315S 280M |
HSP35-35 n=970 | A B C D | 472 444 420 396.5 | 1600 1500 1450 1300 | 21 17 13.5 11 | 5.2 5.3 5.5 7.8 | 132 90 75 55 | 315M₃ 315M₁ 315S 280M | 160 132 110 75 | 355S₂ 315M₃ 315M₂ 315S |
132 10 |
315M₃ 315M₂ |
HSP35-40 n=970 | A B C D | 472 444 420 396.5 | 2000 1900 1800 1700 | 17 15 12.2 10 | 6 5.5 5.2 8 | 132 110 90 75 | 315M₃ 315M₂ 315M₁ 315S | 160 160 110 90 | 355S₂ 355S₂ 315M₂ 315M₁ |
160 110 |
355S₂ 315M₂ |
HSP35-40 n=730 | A B C D | 472 444 420 396.5 | 1500 1450 1350 1250 | 9.6 8.1 7 5.7 | 4 3.9 3.6 5.8 | 55 45 37 30 | 315S 280M 280S 250M | 75 75 55 37 | 315M₁ 315M₁ 315S 280S | 110 90 75 55 | 315M₃ 315M₂ 315M₁315S |
HSP40-40 n=970 | A B C D | 540 507 480 453 | 2400 2300 2100 2000 | 28 22 18 14.5 | 7 7 7 9.8 | 250 185 132 110 | 355L 355S₃ 315M₃ 315M₂ |
250 185 160 |
355L 355S₃ 355S₂ |
250 185 |
355L 355S₃ |
HSP40-45 n=970 | A B C D | 540 507 480 453 | 3200 3000 2800 2500 | 20.6 18.5 16 13.5 | 8 7.5 7.1 7 | 250 200 160 132 | 315L 355S4 355S3 315M3 |
220 185 |
355M 355S3 |
250 |
355L |
HSP40-45 n=730 | A B C D | 540 507 480 453 | 2400 2200 2000 1800 | 11.6 10.9 9.5 8 | 6 5.4 5 8 | 110 90 75 55 | 315M3 315M2 315M1 315S | 132 132 110 75 | 355S2 355S2 315M3 315M1 | 185 160 132 110 | 355M 355S4 355S2 315M3 |
HSP45-50 n=730 | A B C D | 608 570 540 510 | 3300 3100 2900 2600 | 15.8 13.8 12 0.2 | 5.2 5 5 7.3 | 185 160 132 110 | 355M 355S4 355S2 315M3 |
160 132 |
355S4 355S2 |
185 |
355M |
HSP45-50 n=580 | A B C D | 608 570 540 510 | 2600 2500 2300 2200 | 10 8.6 7.8 6 | 3.4 3.1 3 5.8 | 90 75 75 55 | 355S2 315M3 315M3 315M2 | 132 110 90 75 | 355M 355S4 355S2 315M3 |
160 132 90 |
355L 355M 355S2 |
HSP50-50 n=730 | A B C D | 675 634 600 567 | 3700 3400 3200 3000 | 24 20 26 12.8 | 5 5 5 7 |
185 132 |
355M 355S2 |
185 |
315M | ||
HSP50-55 n=730 | A B C D | 675 634 600 567 | 4500 4300 4000 3800 | 20 17.5 15 12.3 | 5.5 5.1 5 7.6 |
185 |
355M | ||||
HSP50-55 n=580 | A B C D | 675 634 600 567 | 3600 3400 3200 3000 | 12.6 11 9.4 8 | 3.8 3.4 3.1 5.8 | 160 132 110 90 | 355L 355M 355S4 355S2 |
160 132 |
355L 355M |
160 |
355L |
HSP50-60 n=580 | A B C D | 742 696 660 623 | 4800 4400 4100 3900 | 15 13.5 11.5 9.5 | 5.2 5 4.9 7.2 |
132 132 |
355M 355M | ||||
HSP55-60 n=480 | A B C D | 742 696 660 623 | 3900 3700 3400 3200 | 10.5 9.1 8 6.5 | 3.5 3.2 2.9 2.7 | 注： 1、訂貨時，泵名稱由泵型號和葉輪代號組成。例如：HSP20-25泵，葉輪代號為A，則泵名稱為HSP20-25A。 2、大於HSP50-50規格的泵，此表中空白處的電機型號在訂貨時另行商定。 | |||||
HSP60-60 n=580 | A B C D | 810 760 720 680 | 5200 5000 4500 4300 | 21.5 17 14 11 | 5.6 5.6 5.6 7.8 | ||||||
HSP60-65 n=580 | A B C D | 810 760 720 680 | 6200 5800 5400 5100 | 17 15 13 10.5 | 6.2 6 5.8 8 | ||||||
HSP60-65 n=480 | A B C D | 810 760 720 680 | 5200 4900 4700 4400 | 11.5 10 8.5 7 | 4.3 3.8 3.7 7 | ||||||
